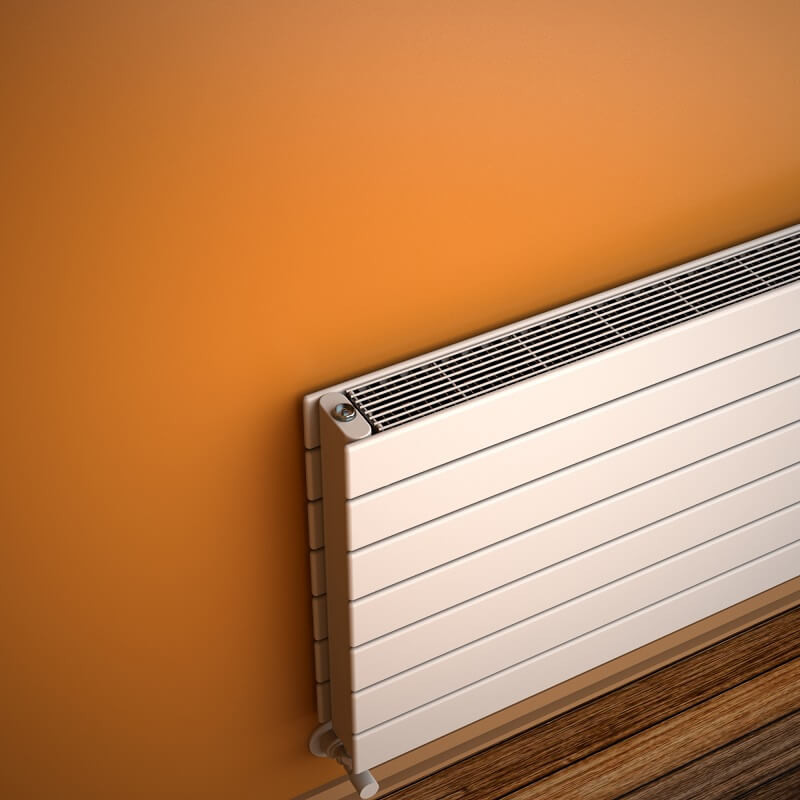

Type 22H Radiateur Décoratif 514x600 Blanc

INFORMATIONS TECHNINQUES

• Model = 22H

• Matériel =Acier

• Hauteur=292 mm

• Largeur=2600 mm

• Couleur / Revêtement=Blanc vif RAL9016

• Nombre de sections=4 Pièces

• Nombre total de profils=4+4 Pièces

• Dimensions des profils=70x11 mm

• Dimension du collecteur=30x80 mm

• Pression de service maximale=4,5 bar

• Profondeur du radiateur=100 mm

• Du mur au centre de l'entrée=85 mm

• Distance entre mur et surface devant =135 mm

• Dimension du filetage du radiateur=1/2"

• Volume d'eau=11,3 lt

• Weight=46,1 kg

• Poids brute=48,68 kg

• Dimension de carton=35x266x13,6 cm

TAPPING OPTIONS

• Entrée Standard=2550 mm

• Entrée du bas au milieu=50mm

• Entrée du bas a droite=50mm

• Entrée du bas a gauche=50mm

• Côtés / Bas Droite-Gauche=2690mm

• Croix en haut à droite / en bas à gauche=2690mm

• Croix haut-gauche / bas-droite=2690mm

• Côté - droit=250mm

• Côté - gauche=250mm

Puissance thérmique

Kcal / h


• Puissance thérmique75/65-20°?t=50°C = 2206 Kcal/h

• Puissance thérmique90/70-20° ?t=60°C=2780Kcal/h

• Puissance thérmique55/45-20° ?t=30°C=1130Kcal/h


Watts

• Puissance thérmique75/65-20°?t=50°C=2564 Watt

• Puissance thérmique90/70-20°?t=60°C=3231 Watt

• Puissance thérmique55/45-20°?t=30°C=1313 Watt


Btu

• Puissance thérmique75/65-20°?t=50°C=8749 Btu

• Puissance thérmique90/70-20°?t=60°C=11024 Btu

• Puissance thérmique55/45-20°?t=30°C=4480 Btu
