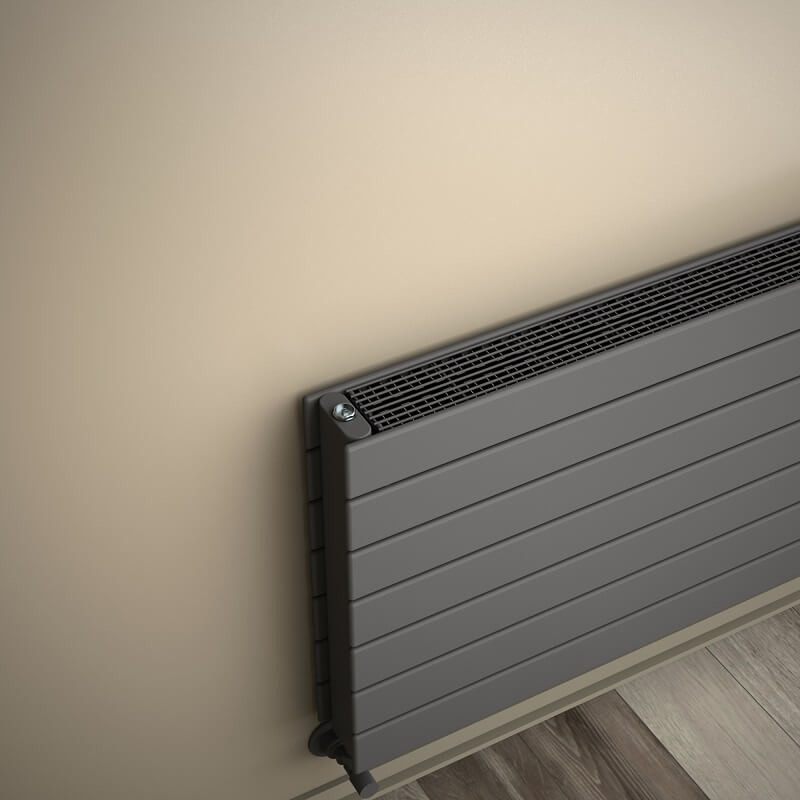

Type 22H Radiateur Décoratif 514x1500 Anthracite

INFORMATIONS TECHNINQUES

• Model = 22H

• Matériel =Acier

• Hauteur=514 mm

• Largeur=1400 mm

• Couleur / Revêtement=Anthracite

• Nombre de sections=7 Pièces

• Nombre total de profils=7+7 Pièces

• Dimensions des profils=70x11 mm

• Dimension du collecteur=30x80 mm

• Pression de service maximale=4,5 bar

• Profondeur du radiateur=100 mm

• Du mur au centre de l'entrée=85 mm

• Distance entre mur et surface devant =135 mm

• Dimension du filetage du radiateur=1/2"

• Volume d'eau=11,5 lt

• Weight=44,1 kg

• Poids brute=46,56 kg

• Dimension de carton=57x146x13,6 cm

TAPPING OPTIONS

• Entrée Standard=1350 mm

• Entrée du bas au milieu=50mm

• Entrée du bas a droite=50mm

• Entrée du bas a gauche=50mm

• Côtés / Bas Droite-Gauche=1490mm

• Croix en haut à droite / en bas à gauche=1490mm

• Croix haut-gauche / bas-droite=1490mm

• Côté - droit=450mm

• Côté - gauche=450mm

Puissance thérmique

Kcal / h


• Puissance thérmique75/65-20°?t=50°C = 1826 Kcal/h

• Puissance thérmique90/70-20° ?t=60°C=2301Kcal/h

• Puissance thérmique55/45-20° ?t=30°C=935Kcal/h


Watts

• Puissance thérmique75/65-20°?t=50°C=2123 Watt

• Puissance thérmique90/70-20°?t=60°C=2675 Watt

• Puissance thérmique55/45-20°?t=30°C=1087 Watt


Btu

• Puissance thérmique75/65-20°?t=50°C=7244 Btu

• Puissance thérmique90/70-20°?t=60°C=9128 Btu

• Puissance thérmique55/45-20°?t=30°C=3709 Btu
