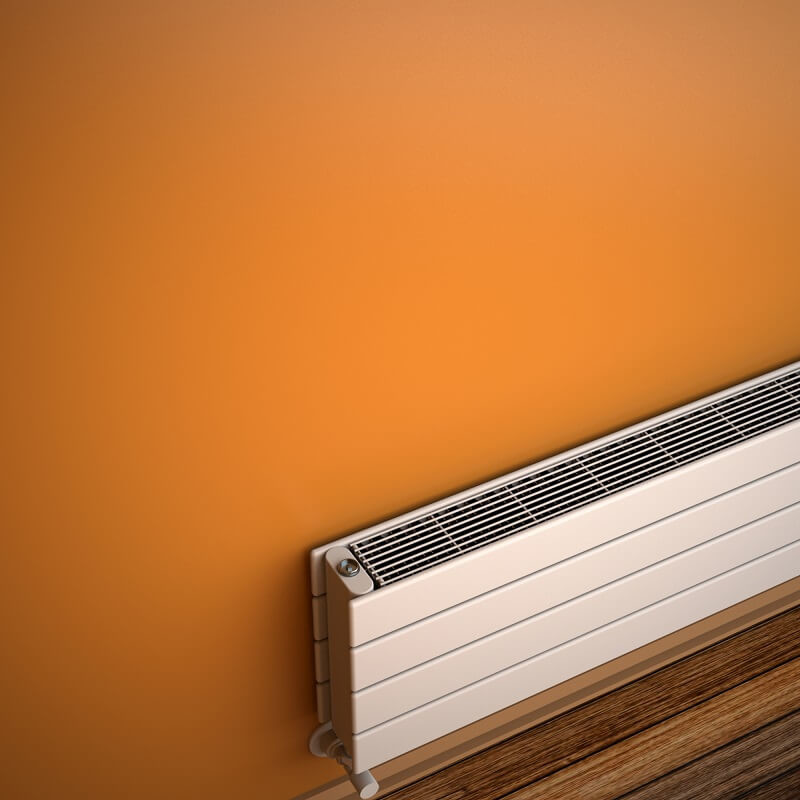

Type 22H Radiateur Décoratif 292x1800 Blanc

INFORMATIONS TECHNINQUES

• Model = 22H

• Matériel =Acier

• Hauteur=292 mm

• Largeur=1600 mm

• Couleur / Revêtement=Effet Bois

• Nombre de sections=4 Pièces

• Nombre total de profils=4+4 Pièces

• Dimensions des profils=70x11 mm

• Dimension du collecteur=30x80 mm

• Pression de service maximale=4,5 bar

• Profondeur du radiateur=100 mm

• Du mur au centre de l'entrée=85 mm

• Distance entre mur et surface devant =135 mm

• Dimension du filetage du radiateur=1/2"

• Volume d'eau=7,4 lt

• Weight=28,7 kg

• Poids brute=30,41 kg

• Dimension de carton=35x166x13,6 cm

TAPPING OPTIONS

• Entrée Standard=1550 mm

• Entrée du bas au milieu=50mm

• Entrée du bas a droite=50mm

• Entrée du bas a gauche=50mm

• Côtés / Bas Droite-Gauche=1690mm

• Croix en haut à droite / en bas à gauche=1690mm

• Croix haut-gauche / bas-droite=1690mm

• Côté - droit=250mm

• Côté - gauche=250mm

Puissance thérmique

Kcal / h


• Puissance thérmique75/65-20°?t=50°C = 1358 Kcal/h

• Puissance thérmique90/70-20° ?t=60°C=1712Kcal/h

• Puissance thérmique55/45-20° ?t=30°C=696Kcal/h


Watts

• Puissance thérmique75/65-20°?t=50°C=1578 Watt

• Puissance thérmique90/70-20°?t=60°C=1989 Watt

• Puissance thérmique55/45-20°?t=30°C=808 Watt


Btu

• Puissance thérmique75/65-20°?t=50°C=5385 Btu

• Puissance thérmique90/70-20°?t=60°C=6786 Btu

• Puissance thérmique55/45-20°?t=30°C=2758 Btu
