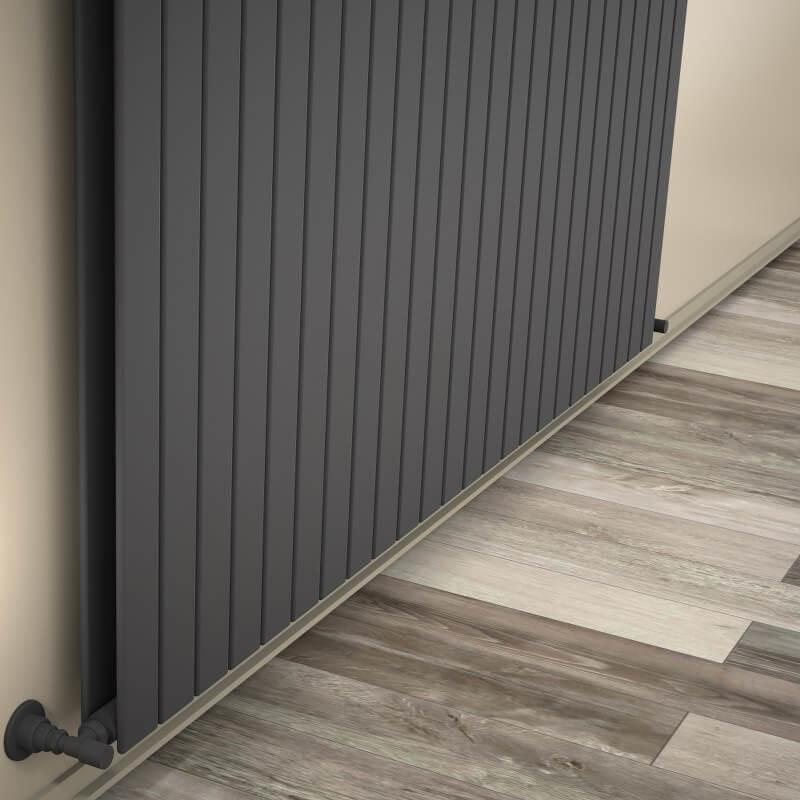

Type 20V Radiateur Décoratif 900x1772 Anthracite

INFORMATIONS TECHNINQUES

• Model = 20V

• Matériel =Acier

• Hauteur=900 mm

• Largeur=1698 mm

• Couleur / Revêtement=Blanc vif RAL9016

• Nombre de sections=23 Pièces

• Nombre total de profils=23+23 Pièces

• Dimensions des profils=70x11 mm

• Dimension du collecteur=38 mm

• Pression de service maximale=4,5 bar

• Profondeur du radiateur=58 mm

• Du mur au centre de l'entrée=64 mm

• Distance entre mur et surface devant =93 mm

• Dimension du filetage du radiateur=1/2"

• Volume d'eau=23,8 lt

• Weight=69,3 kg

• Poids brute=74,19 kg

• Dimension de carton=174x95x9,6 cm

TAPPING OPTIONS

• Entrée Standard1 =1788 mm

• Entrée Standard2 =850 mm

• Croix d'entrée standard =1788 mm

• Entrée du bas au milieu=50mm

• Entrée du bas a droite=50mm

• Entrée du bas a gauche=50mm

Puissance thérmique

Kcal / h


• Puissance thérmique75/65-20°?t=50°C = 2263 Kcal/h

• Puissance thérmique90/70-20° ?t=60°C=2852Kcal/h

• Puissance thérmique55/45-20° ?t=30°C=1159 Kcal/h


Watts

• Puissance thérmique75/65-20°?t=50°C=2631 Watt

• Puissance thérmique90/70-20°?t=60°C=3316 Watt

• Puissance thérmique55/45-20°?t=30°C=1348 Watt


Btu

• Puissance thérmique75/65-20°?t=50°C=8977 Btu

• Puissance thérmique90/70-20°?t=60°C=11312 Btu

• Puissance thérmique55/45-20°?t=30°C=4597 Btu
