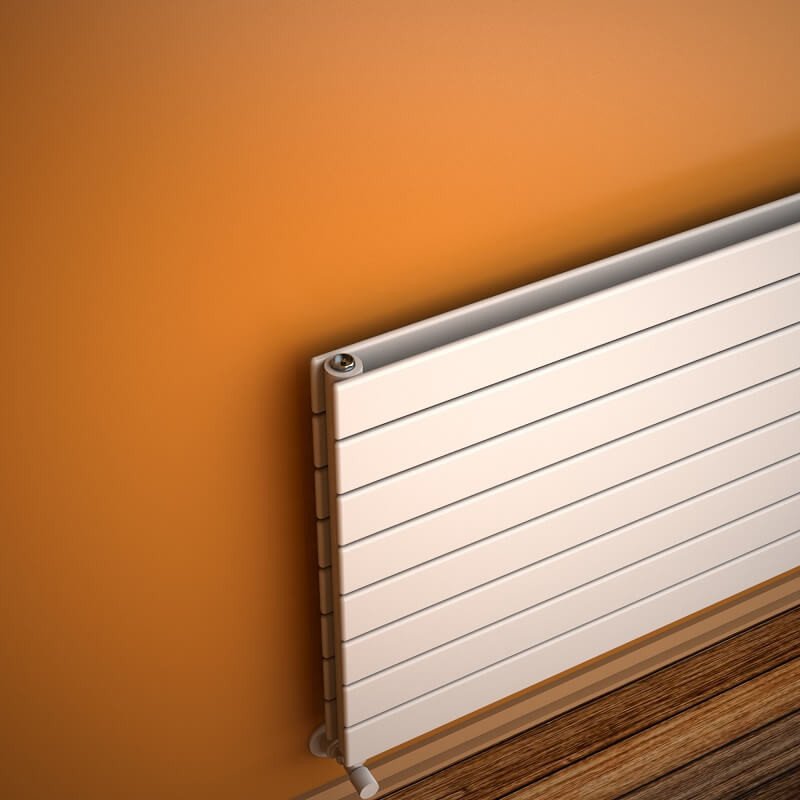

Type 20H Radiateur Décoratif 588x2400 Blanc

INFORMATIONS TECHNINQUES

• Model = 20H

• Matériel =Acier

• Hauteur=588 mm

• Largeur=2200 mm

• Couleur / Revêtement=Effet Bois

• Nombre de sections=8 Pièces

• Nombre total de profils=8+8 Pièces

• Dimensions des profils=70x11 mm

• Dimension du collecteur=38 mm

• Pression de service maximale=4,5 bar

• Profondeur du radiateur=58 mm

• Du mur au centre de l'entrée=64 mm

• Distance entre mur et surface devant =93 mm

• Dimension du filetage du radiateur=1/2"

• Volume d'eau=18,6 lt

• Weight=56,6 kg

• Poids brute=60,79 kg

• Dimension de carton=64x226x9,6 cm

TAPPING OPTIONS

• Entrée Standard=2150 mm

• Entrée du bas au milieu=50mm

• Entrée du bas a droite=50mm

• Entrée du bas a gauche=50mm

• Côtés / Bas Droite-Gauche=2290mm

• Croix en haut à droite / en bas à gauche=2290mm

• Croix haut-gauche / bas-droite=2290mm

• Côté - droit=550mm

• Côté - gauche=550mm

Puissance thérmique

Kcal / h


• Puissance thérmique75/65-20°?t=50°C = 1907 Kcal/h

• Puissance thérmique90/70-20° ?t=60°C=2403Kcal/h

• Puissance thérmique55/45-20° ?t=30°C=977Kcal/h


Watts

• Puissance thérmique75/65-20°?t=50°C=2217 Watt

• Puissance thérmique90/70-20°?t=60°C=2794 Watt

• Puissance thérmique55/45-20°?t=30°C=1136 Watt


Btu

• Puissance thérmique75/65-20°?t=50°C=7565 Btu

• Puissance thérmique90/70-20°?t=60°C=9532 Btu

• Puissance thérmique55/45-20°?t=30°C=3874 Btu
