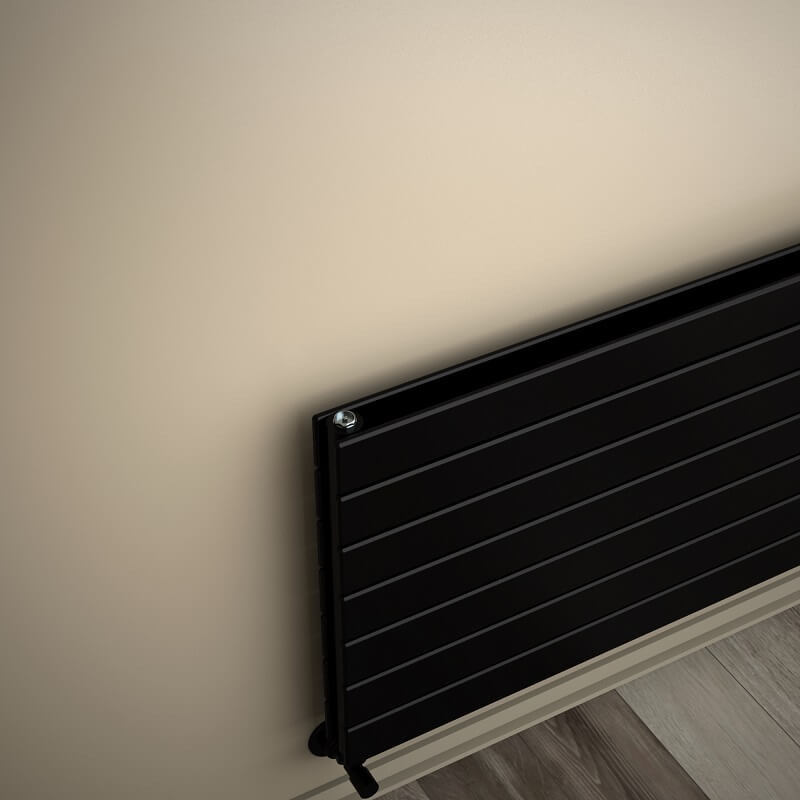

Type 20H Radiateur Décoratif 514x1700 Noir mat

INFORMATIONS TECHNINQUES

• Model = 20H

• Matériel =Acier

• Hauteur=514 mm

• Largeur=1600 mm

• Couleur / Revêtement=Anthracite

• Nombre de sections=7 Pièces

• Nombre total de profils=7+7 Pièces

• Dimensions des profils=70x11 mm

• Dimension du collecteur=38 mm

• Pression de service maximale=4,5 bar

• Profondeur du radiateur=58 mm

• Du mur au centre de l'entrée=64 mm

• Distance entre mur et surface devant =93 mm

• Dimension du filetage du radiateur=1/2"

• Volume d'eau=12,1 lt

• Weight=36,4 kg

• Poids brute=39,17 kg

• Dimension de carton=57x166x9,6 cm

TAPPING OPTIONS

• Entrée Standard=1550 mm

• Entrée du bas au milieu=50mm

• Entrée du bas a droite=50mm

• Entrée du bas a gauche=50mm

• Côtés / Bas Droite-Gauche=1690mm

• Croix en haut à droite / en bas à gauche=1690mm

• Croix haut-gauche / bas-droite=1690mm

• Côté - droit=450mm

• Côté - gauche=450mm

Puissance thérmique

Kcal / h


• Puissance thérmique75/65-20°?t=50°C = 1249 Kcal/h

• Puissance thérmique90/70-20° ?t=60°C=1574Kcal/h

• Puissance thérmique55/45-20° ?t=30°C=640Kcal/h


Watts

• Puissance thérmique75/65-20°?t=50°C=1452 Watt

• Puissance thérmique90/70-20°?t=60°C=1830 Watt

• Puissance thérmique55/45-20°?t=30°C=744 Watt


Btu

• Puissance thérmique75/65-20°?t=50°C=4955 Btu

• Puissance thérmique90/70-20°?t=60°C=6244 Btu

• Puissance thérmique55/45-20°?t=30°C=2537 Btu
