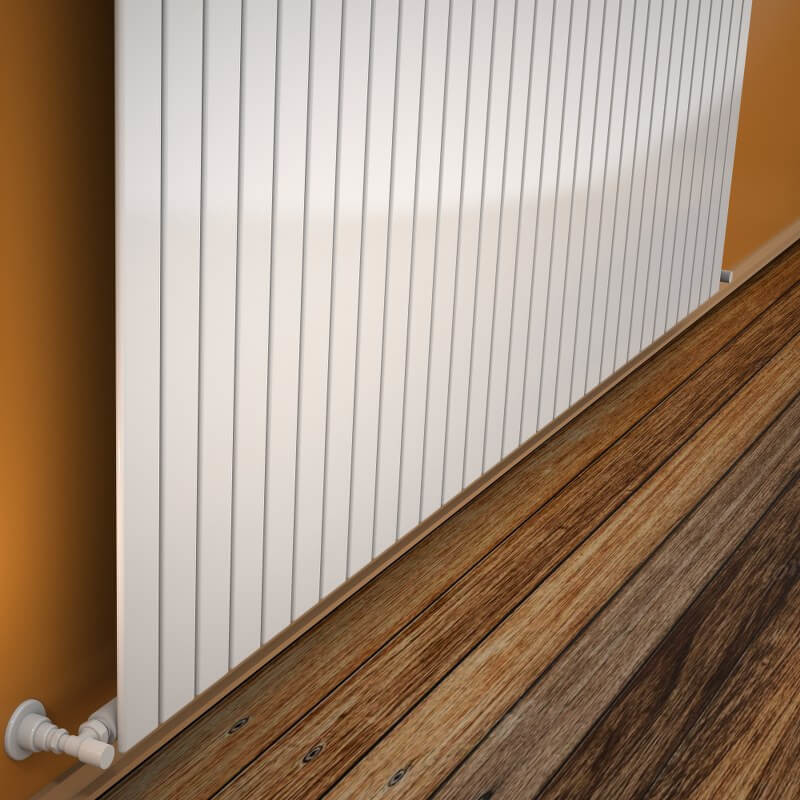

Type 10V Radiateur Décoratif 500x2216 Blanc

INFORMATIONS TECHNINQUES

• Model = 10V

• Matériel =Acier

• Hauteur=500 mm

• Largeur=2216 mm

• Couleur / Revêtement=Blanc vif RAL9016

• Nombre de sections=30 Pièces

• Nombre total de profils=30+0 Pièces

• Dimensions des profils=70x11 mm

• Dimension du collecteur=38 mm

• Pression de service maximale=4,5 bar

• Profondeur du radiateur=48 mm

• Du mur au centre de l'entrée=40 mm

• Distance entre mur et surface devant =69 mm

• Dimension du filetage du radiateur=1/2"

• Volume d'eau=11,3 lt

• Weight=29,5 kg

• Poids brute=33,13 kg

• Dimension de carton=226x55x8,6 cm

TAPPING OPTIONS

• Entrée Standard1 =2306 mm

• Entrée Standard2 =450 mm

• Croix d'entrée standard =2306 mm

• Entrée du bas au milieu=50mm

• Entrée du bas a droite=50mm

• Entrée du bas a gauche=50mm

Puissance thérmique

Kcal / h


• Puissance thérmique75/65-20°?t=50°C = 1203 Kcal/h

• Puissance thérmique90/70-20° ?t=60°C=1516Kcal/h

• Puissance thérmique55/45-20° ?t=30°C=616 Kcal/h


Watts

• Puissance thérmique75/65-20°?t=50°C=1398 Watt

• Puissance thérmique90/70-20°?t=60°C=1762 Watt

• Puissance thérmique55/45-20°?t=30°C=716 Watt


Btu

• Puissance thérmique75/65-20°?t=50°C=4770 Btu

• Puissance thérmique90/70-20°?t=60°C=6011 Btu

• Puissance thérmique55/45-20°?t=30°C=2443 Btu
