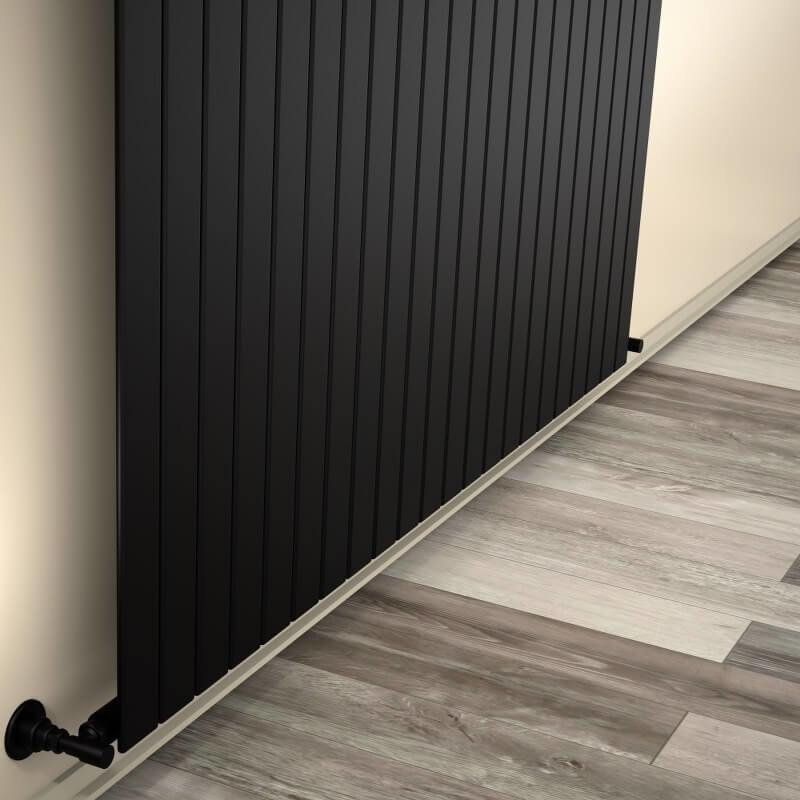

Type 10V Radiateur Décoratif 500x1624 Noir mat

INFORMATIONS TECHNINQUES

• Model = 10V

• Matériel =Acier

• Hauteur=500 mm

• Largeur=1624 mm

• Couleur / Revêtement=Matte Black RAL9005

• Nombre de sections=22 Pièces

• Nombre total de profils=22+0 Pièces

• Dimensions des profils=70x11 mm

• Dimension du collecteur=38 mm

• Pression de service maximale=4,5 bar

• Profondeur du radiateur=48 mm

• Du mur au centre de l'entrée=40 mm

• Distance entre mur et surface devant =69 mm

• Dimension du filetage du radiateur=1/2"

• Volume d'eau=8,3 lt

• Weight=21,6 kg

• Poids brute=24,34 kg

• Dimension de carton=167x55x8,6 cm

TAPPING OPTIONS

• Entrée Standard1 =1714 mm

• Entrée Standard2 =450 mm

• Croix d'entrée standard =1714 mm

• Entrée du bas au milieu=50mm

• Entrée du bas a droite=50mm

• Entrée du bas a gauche=50mm

Puissance thérmique

Kcal / h


• Puissance thérmique75/65-20°?t=50°C = 882 Kcal/h

• Puissance thérmique90/70-20° ?t=60°C=1112Kcal/h

• Puissance thérmique55/45-20° ?t=30°C=452 Kcal/h


Watts

• Puissance thérmique75/65-20°?t=50°C=1025 Watt

• Puissance thérmique90/70-20°?t=60°C=1292 Watt

• Puissance thérmique55/45-20°?t=30°C=525 Watt


Btu

• Puissance thérmique75/65-20°?t=50°C=3498 Btu

• Puissance thérmique90/70-20°?t=60°C=4408 Btu

• Puissance thérmique55/45-20°?t=30°C=1791 Btu
